รายละเอียดและรูปภาพของโมดูลจ่ายไฟ ทั่วไป ไฟฟ้า IC695PSD140B (ทั่วไป ไฟฟ้า พลัง จัดหา โมดูล)

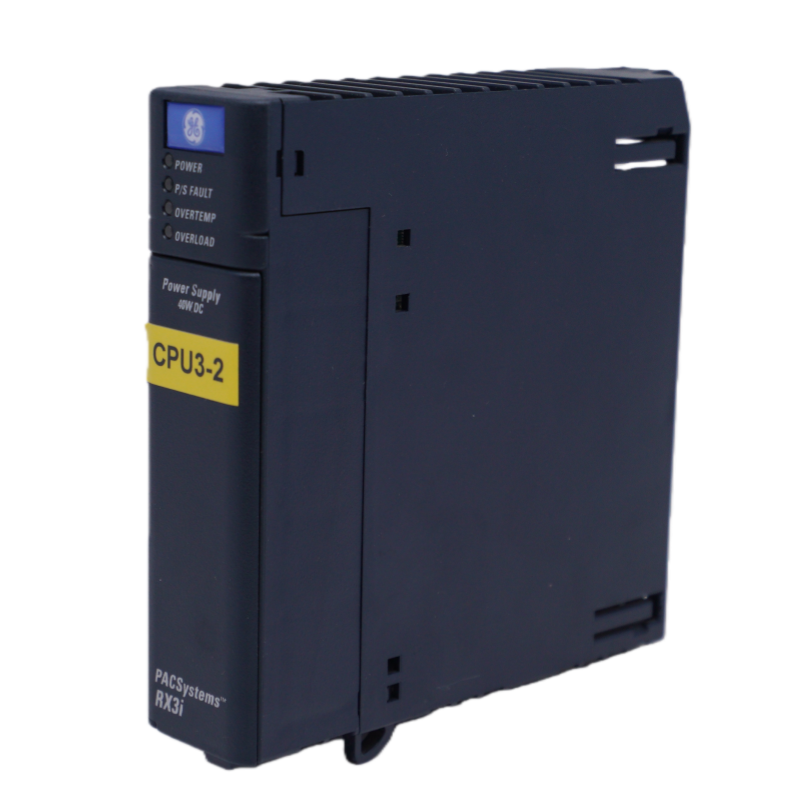

| ข้อมูลจำเพาะของโมดูลจ่ายไฟ IC695PSD140B | ภาพโมดูลจ่ายไฟ IC695PSD140B | |
|---|---|---|
| หมายเลขชิ้นส่วน | ไอซี695PSD140 |  |
| ชุด | PACSystem RX3i | |
| คำอธิบายผลิตภัณฑ์ | โมดูลแหล่งจ่ายไฟ | |
| พิมพ์ | โมดูลแหล่งจ่ายไฟ | |
| ช่วงแรงดันไฟฟ้าขาเข้า | 85 ถึง 264 โวลต์ เอซี 100 ถึง 300 โวลต์ ดีซี | |
| แหล่งจ่ายไฟ | 40 วัตต์ | |
| แรงดันไฟฟ้าพิกัดที่ระบุ | 120/240 โวลต์ เอซี หรือ 125 โวลต์ ดีซี | |
| กำลังไฟฟ้าขาเข้า | กำลังไฟสูงสุด 60 วัตต์เมื่อใช้งานเต็มกำลัง | |
| เอาต์พุต | 3 | |
| คำอธิบายโมดูลแหล่งจ่ายไฟ IC695PSD140B | ||
โมดูล IC695PSD140B เป็นโมดูลแหล่งจ่ายไฟ PACSystems RX3i ที่ผลิตโดย เอเมอร์สัน ระบบอัตโนมัติ ซึ่งเดิมเป็นของ จีอี ฉลาด แพลตฟอร์ม (จีอี ไอพี) โมดูล IC695PSD140B เป็นแหล่งจ่ายไฟ ดีซี โดยเฉพาะ ออกแบบมาสำหรับช่วงแรงดันไฟฟ้าขาเข้า 18-30 VDC และกำลังไฟขาเข้าสูงสุด 60 วัตต์ที่โหลดเต็มที่ โมดูล IC695PSD140B มีกระแสและแรงดันเอาต์พุตที่ระบุไว้ที่ 0-6 A ที่ 5.1 VDC และ 0-9 A ที่ 3.3 VDC โมดูลนี้ยังมีเอาต์พุตแรงดันไฟฟ้า 24VDC สำหรับวงจรไฟฟ้าและโมดูลรีเลย์เอาต์พุต และกำลังไฟฟ้าสูงสุด 40 วัตต์ รองรับการใช้งานแบบแบ่งโหลดและระบบสำรอง | ||
โมดูลจ่ายไฟ ทั่วไป ไฟฟ้า IC695PSD140B (ทั่วไป ไฟฟ้า พลัง จัดหา โมดูล)
 |
โมดูลจ่ายไฟ ทั่วไป ไฟฟ้า IC695PSD140B, IC695PSD140B โมดูล IC695PSD140B โมดูลจ่ายไฟของ ทั่วไป ไฟฟ้า |
คุณลักษณะสำคัญของ ทั่วไป ไฟฟ้า IC695PSD140B (โมดูลจ่ายไฟของ ทั่วไป ไฟฟ้า)
1
การออกแบบและการบูรณาการอเนกประสงค์
โมดูล IC695PSD140B เป็นแหล่งจ่ายไฟพื้นฐานอเนกประสงค์ที่ออกแบบมาสำหรับแพลตฟอร์ม PACSystems RX3i มีเอาต์พุตสามช่อง (3.3VDC, 5VDC และ 24VDC แบบรีเลย์) เพื่อรองรับส่วนประกอบต่างๆ ของระบบ สามารถใช้งานเป็นหน่วยเดี่ยวหรือรวมกับโมดูล พีเอสดี140 ที่เหมือนกันได้สูงสุดสามโมดูลในแผงวงจรหลักสำหรับแอปพลิเคชันที่ต้องการความซ้ำซ้อนหรือความจุที่เพิ่มขึ้น แต่ไม่สามารถใช้งานร่วมกับโมดูล PSD040 หรือ พีเอสเอ040 ในการกำหนดค่าดังกล่าวได้
2
ข้อกำหนดทางไฟฟ้าและการติดตั้ง
โมดูล IC695PSD140B รองรับแหล่งจ่ายไฟภายนอกได้หลากหลายช่วง (100-240 VAC หรือ 0-125 VDC) และให้กำลังไฟรวมสูงสุด 40 วัตต์
โมดูล IC695PSD140B ใช้พื้นที่สองช่องในตัวเครื่อง RX3i
โมดูล IC695PSD140B สำหรับการต่อสายไฟ ต้องใช้สายไฟขนาดระหว่าง #14 ถึง 22 AWG โดยแต่ละขั้วรองรับกระแสได้สูงสุด 6 แอมป์
3
คุณลักษณะและตัวชี้วัดการใช้งาน
โมดูล IC695PSD140B ทำงานโดยไม่ต้องใช้จัมเปอร์หรือสวิตช์ จุ่ม คุณสมบัติหลักที่สำคัญ ได้แก่ สัญญาณรบกวน/ริปเปิลเอาต์พุต 150 มิลลิโวลต์ และเวลาคงการทำงาน (ขี่-ผ่าน เวลา) 20 นางสาว มีไฟ นำ แสดงสถานะการทำงานที่แผงด้านหน้า (สีเขียว/สีเหลืองอำพันสำหรับไฟเลี้ยง สีแดงสำหรับข้อผิดพลาด/โอเวอร์โหลด สีเหลืองอำพันสำหรับอุณหภูมิสูงเกิน) และมีสวิตช์เปิด/ปิดที่แผงด้านหน้า ซึ่งต้องไม่ปิดโดยไม่ได้ตั้งใจในระบบแบ่งโหลด
หากคุณต้องการรายละเอียดเพิ่มเติมเกี่ยวกับโมดูลจ่ายไฟ IC695PSD140B (โมดูลจ่ายไฟของ ทั่วไป ไฟฟ้า) โปรดติดต่อฉันได้ทันที อีเมล:ฝ่ายขาย@ศูนย์อะไหล่.คอม

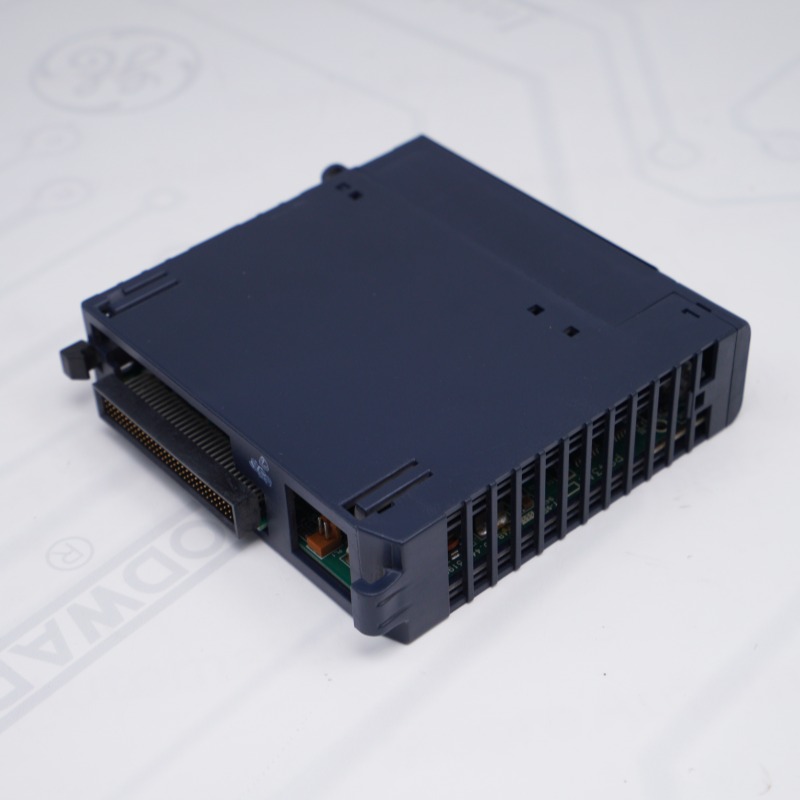

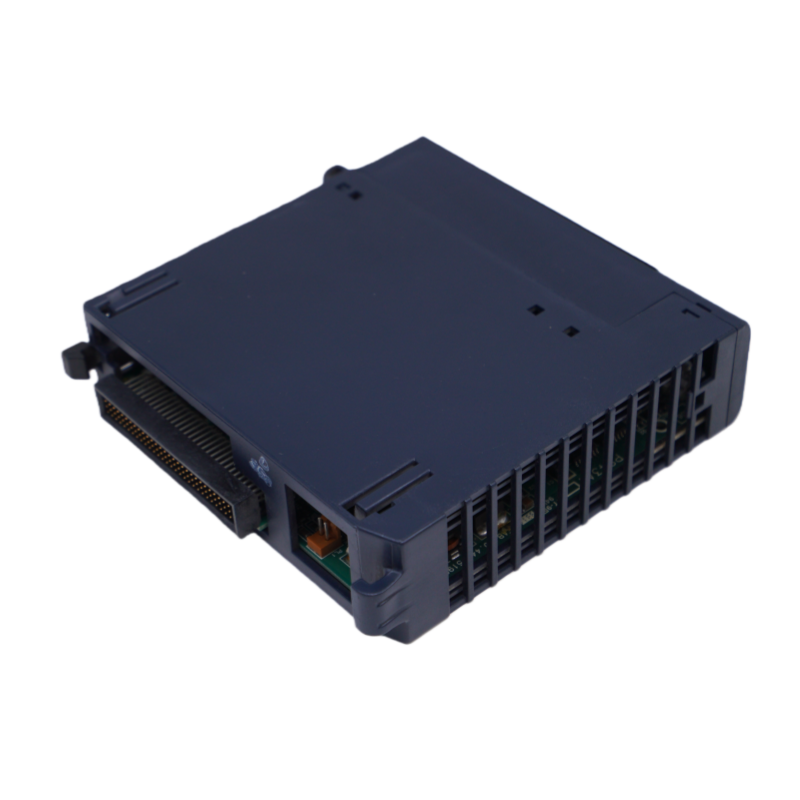

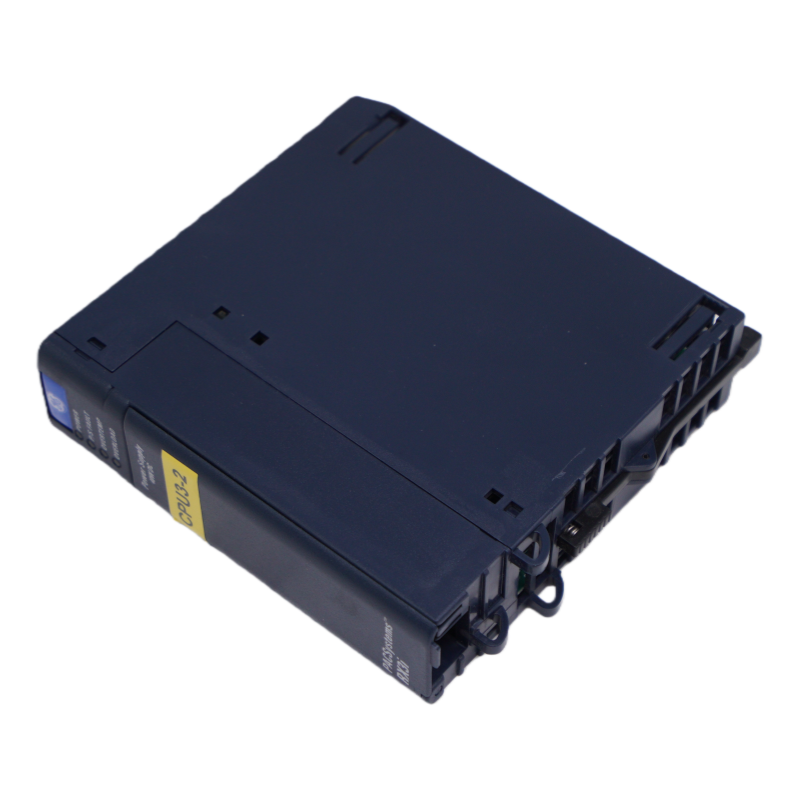

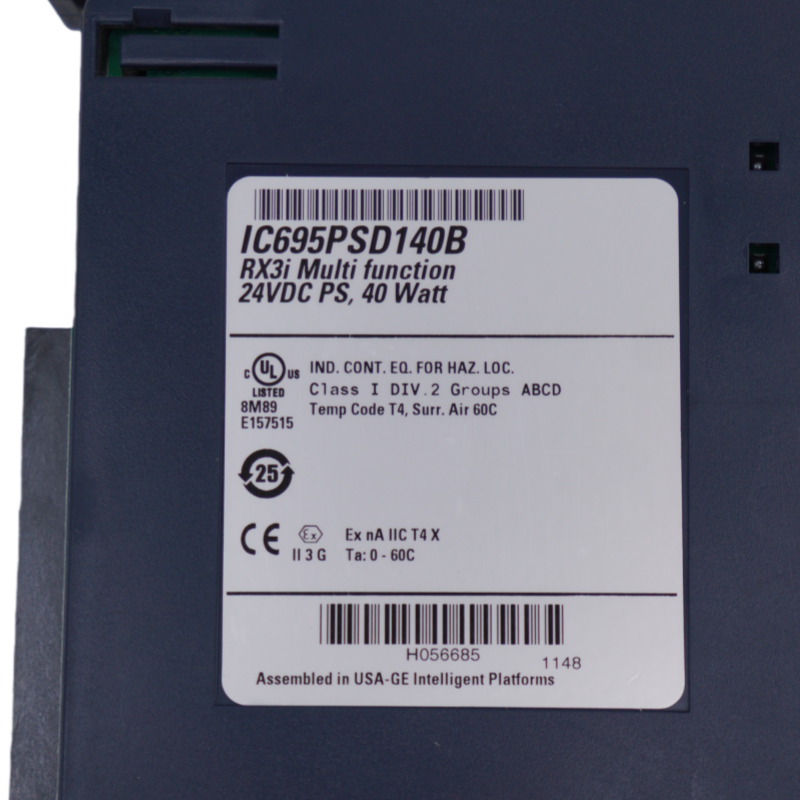

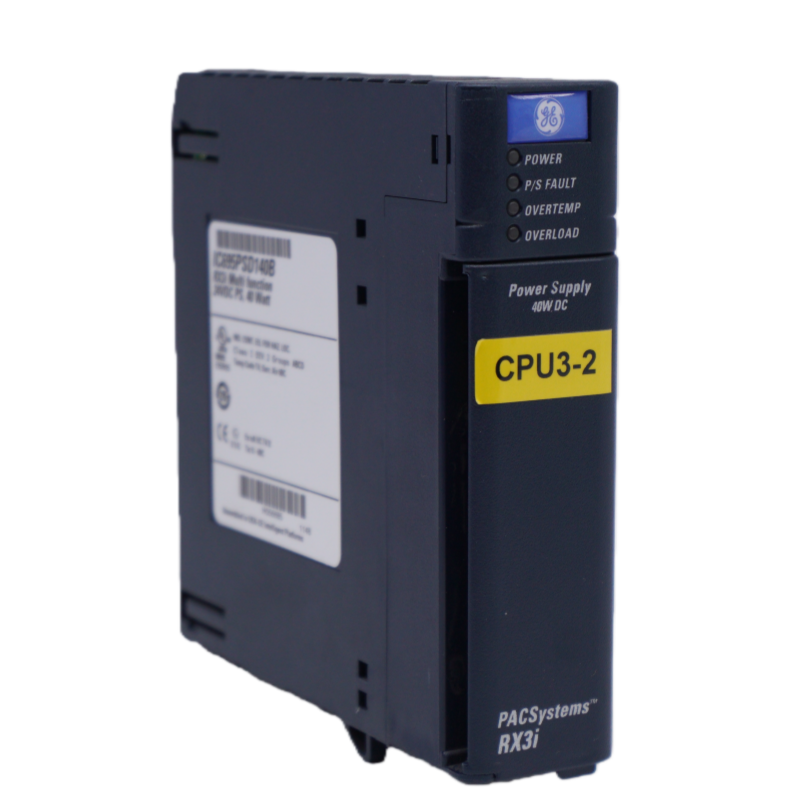

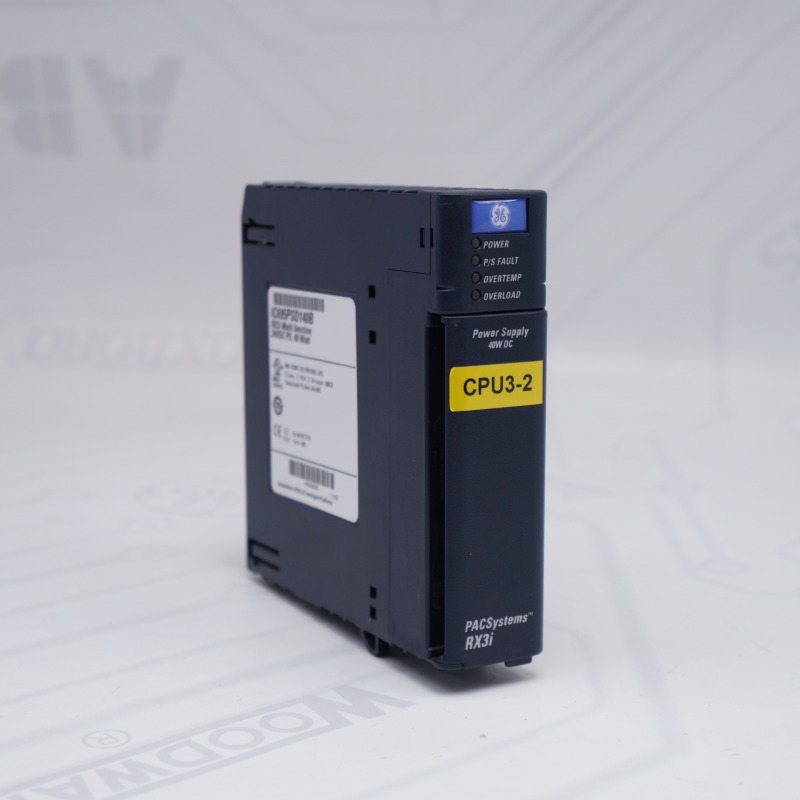

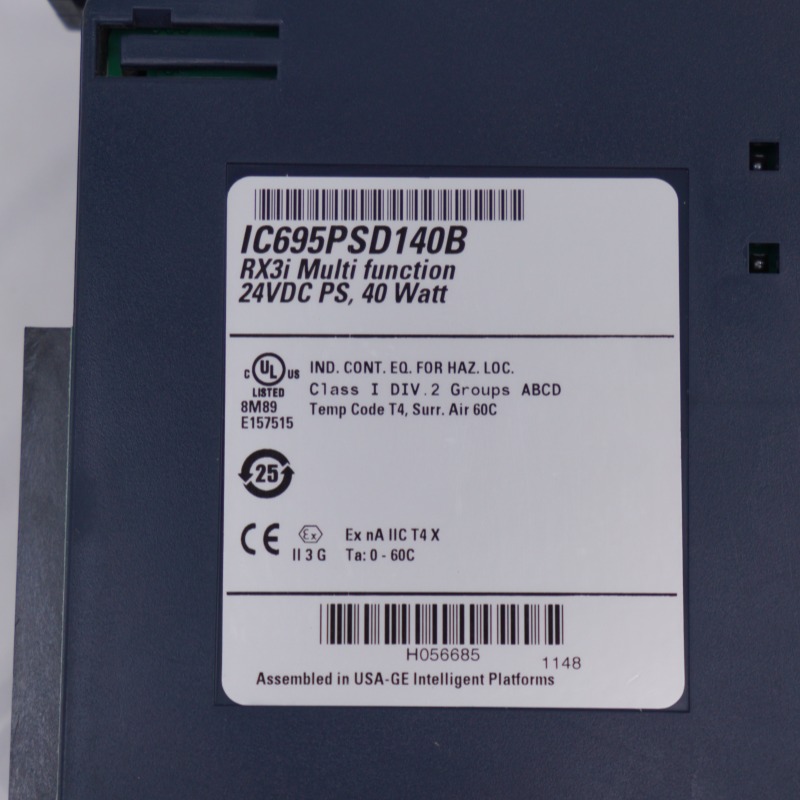

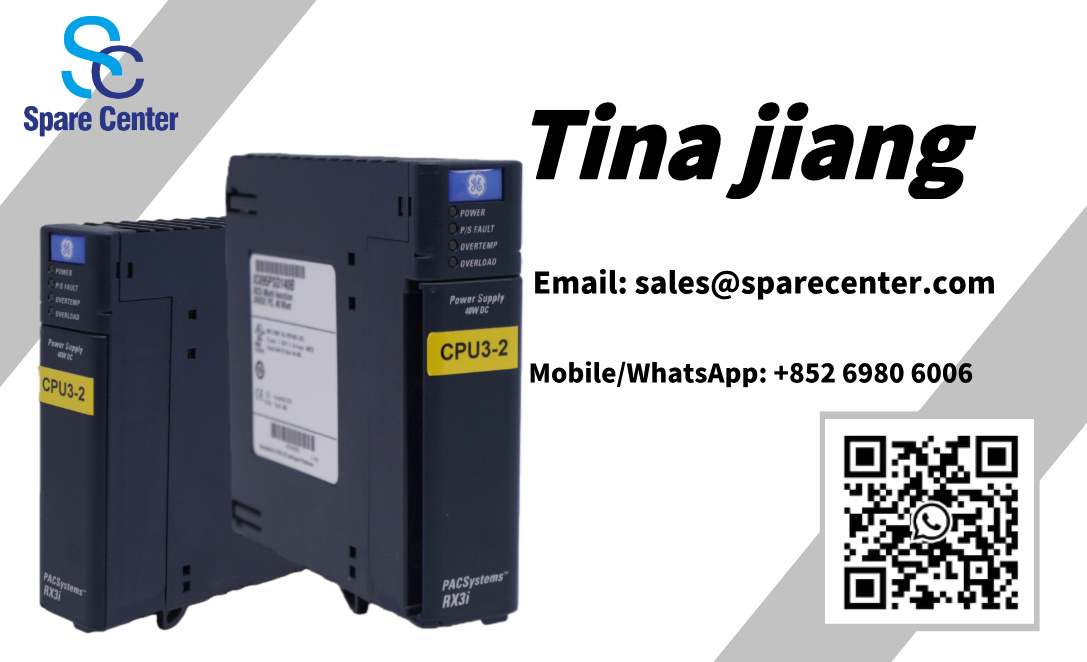

รูปภาพของโมดูลจ่ายไฟ ทั่วไป ไฟฟ้า IC695PSD140B (ทั่วไป ไฟฟ้า พลัง จัดหา โมดูล)
