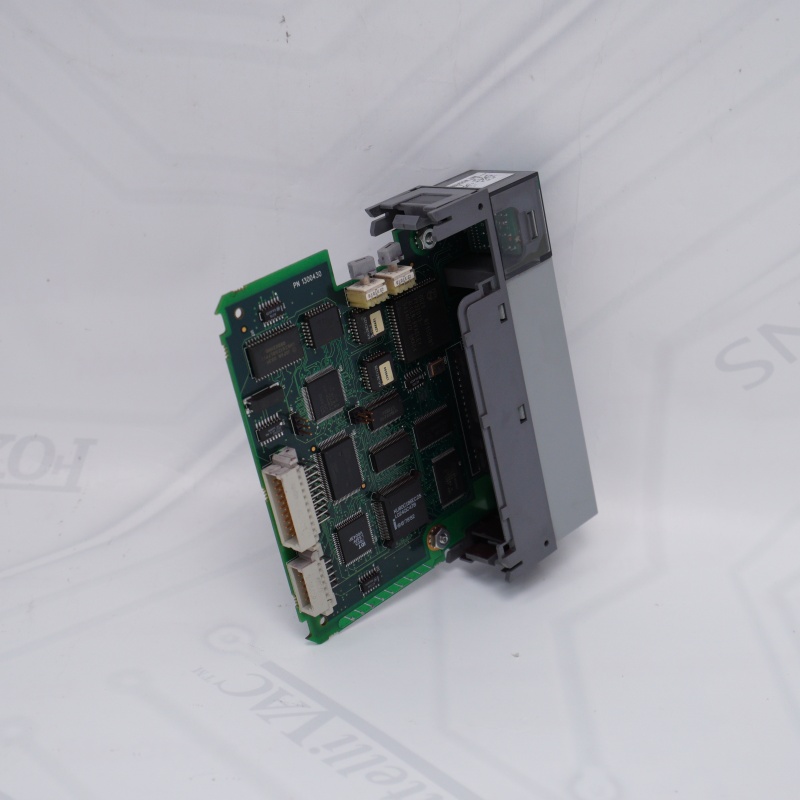

โมดูลอะแดปเตอร์ ControlNet รุ่น Allen Bradley 1747-ACN15-A

ผู้ผลิต: อัลเลน-แบรดลีย์

กลุ่มผลิตภัณฑ์: SLC 500

ประเทศต้นกำเนิดสหรัฐอเมริกา

รหัส HS / รหัสภาษีศุลกากร: 8517.62.0050

ประเภทโมดูลโมดูลอะแดปเตอร์ ControlNet Remote I/O

อินเทอร์เฟซเครือข่าย: ขั้วต่อ BNC 1 ตัว (สื่อแบบไม่สำรอง)

อินเทอร์เฟซภายใน: 1 x ขั้วต่อ RJ-45 (พอร์ตเชื่อมต่อเครือข่าย / NAP)

ความจุ I/O: แชสซี I/O สูงสุด 3 ตัว / สล็อต I/O สูงสุด 30 ช่อง

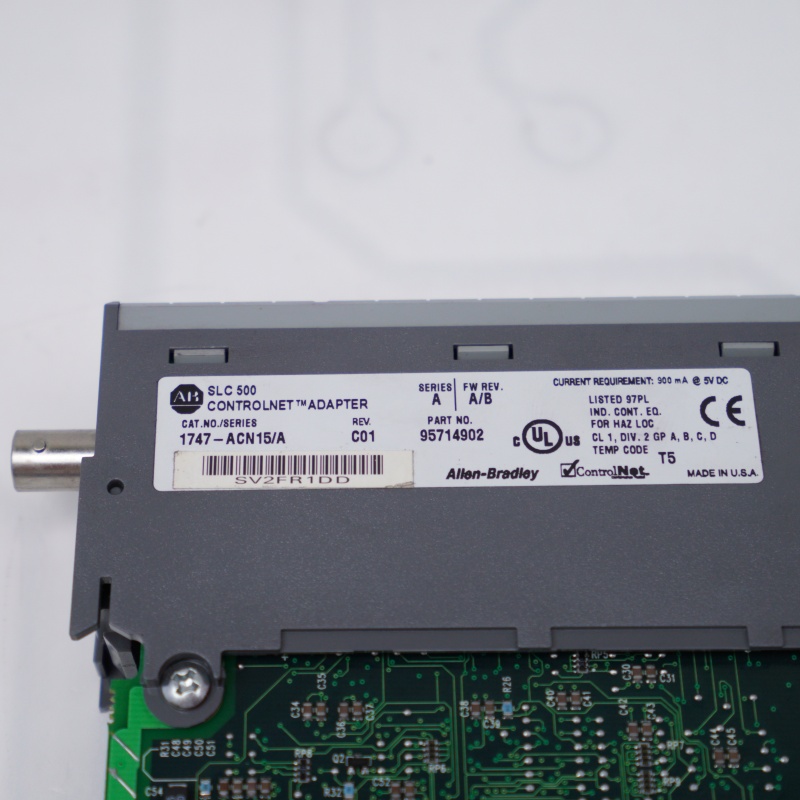

กระแสไฟแบ็คเพลนกระแสไฟสูงสุด 900 mA ที่ 5V DC

การกำหนดแอดเดรสโหนด: ตั้งค่าฮาร์ดแวร์ผ่านสวิตช์หมุนด้านบน

การวินิจฉัยโรค: จอแสดงผล 7 เซgment ในตัว และไฟ LED แสดงสถานะ

สถานะวงจรชีวิต: สิ้นสุดอายุการใช้งาน / เลิกผลิต

เครือข่าย I/O ระยะไกลแบบกระจาย: โมดูลอะแดปเตอร์ ControlNet รุ่น 1747-ACN15-A ทำหน้าที่ประสานการแลกเปลี่ยนข้อมูลระยะไกลระหว่างแชสซี I/O รุ่น 1746 ในพื้นที่และตัวควบคุมหลักส่วนกลาง โดยไม่ต้องติดตั้ง CPU เฉพาะในแต่ละแผง

การติดตั้งอะแดปเตอร์ระบบสล็อต 0โมดูลอะแดปเตอร์ ControlNet รุ่น 1747-ACN15-A ติดตั้งโดยตรงในช่องเสียบโปรเซสเซอร์ (ช่องเสียบ 0) ของแชสซี 1746 ระยะไกล เพื่อแปลงข้อมูลจากแบ็คเพลนให้เป็นสัญญาณโปรโตคอล ControlNet ความเร็วสูง

เครือข่ายส่วนขยายหลายแชสซี: โมดูลอะแดปเตอร์ ControlNet รุ่น 1747-ACN15-A เชื่อมต่อแชสซีส่วนขยาย 1746 ได้สูงสุด 3 ตัว (รวมสูงสุด 30 สล็อตฮาร์ดแวร์) เข้ากับจุดเชื่อมต่อเครือข่ายระยะไกลจุดเดียว

สถาปัตยกรรมแบบกระจาย SLC-to-SLC: เชื่อมต่อชุดฮาร์ดแวร์ระยะไกลเข้ากับระบบส่วนกลาง SLC 5/04 หรือ 5/05 โดยใช้1747-SCNRโมดูลสแกนเนอร์ ControlNet

การผสานรวมระบบเดิมข้ามแพลตฟอร์ม: โมดูลอะแดปเตอร์ ControlNet รุ่น 1747-ACN15-A เชื่อมต่อส่วนประกอบ I/O รุ่นเก่า 1746 เข้ากับสถาปัตยกรรมควบคุมระดับสูงกว่าโดยตรง รวมถึงเครือข่ายสแกนเนอร์ ControlLogix, CompactLogix และ PLC-5 ControlNet

การซิงโครไนซ์โรงงานกระบวนการเชิงกำหนด: โมดูลอะแดปเตอร์ ControlNet รุ่น 1747-ACN15-A ทำหน้าที่ควบคุมการทำงานที่ต้องการข้อมูลสำคัญและกำหนดเวลาการส่งโทเค็นได้อย่างแม่นยำและคาดการณ์ได้ (การส่งข้อความตามกำหนดเวลา) เช่น ระบบบำบัดน้ำเสีย สายการบรรจุภัณฑ์ และการควบคุมสายพานลำเลียง

หากคุณต้องการรายละเอียดเพิ่มเติมเกี่ยวกับ Allen Bradley 1747-ACN15-A โปรดติดต่อฉันได้ทันที อีเมล:sales@sparecenter.com

เครือข่ายความเร็วสูงแบบกำหนดค่าได้โมดูลอะแดปเตอร์ ControlNet ของ Allen Bradley สื่อสารด้วยความเร็วคงที่ 5 Mbps บนเครือข่าย ControlNet ทำให้ได้เวลาตอบสนองที่คาดการณ์ได้ผ่านการส่งข้อความแบบส่งโทเค็นตามกำหนดเวลา

ตำแหน่งสล็อต 0โมดูลอะแดปเตอร์ ControlNet ของ Allen Bradley ติดตั้งโดยตรงในช่องเสียบ CPU เฉพาะของแชสซี 1746 ระยะไกล เพื่อควบคุมข้อมูลแบ็คเพลนทั้งหมดของแร็ค

ขยายได้สูงสุด 30 ช่องโมดูลอะแดปเตอร์ ControlNet ของ Allen Bradley จ่ายไฟและจัดการแชสซี I/O 1746 ได้สูงสุด 3 ตัวที่เชื่อมต่อกันภายใต้ที่อยู่โหนดเดียว

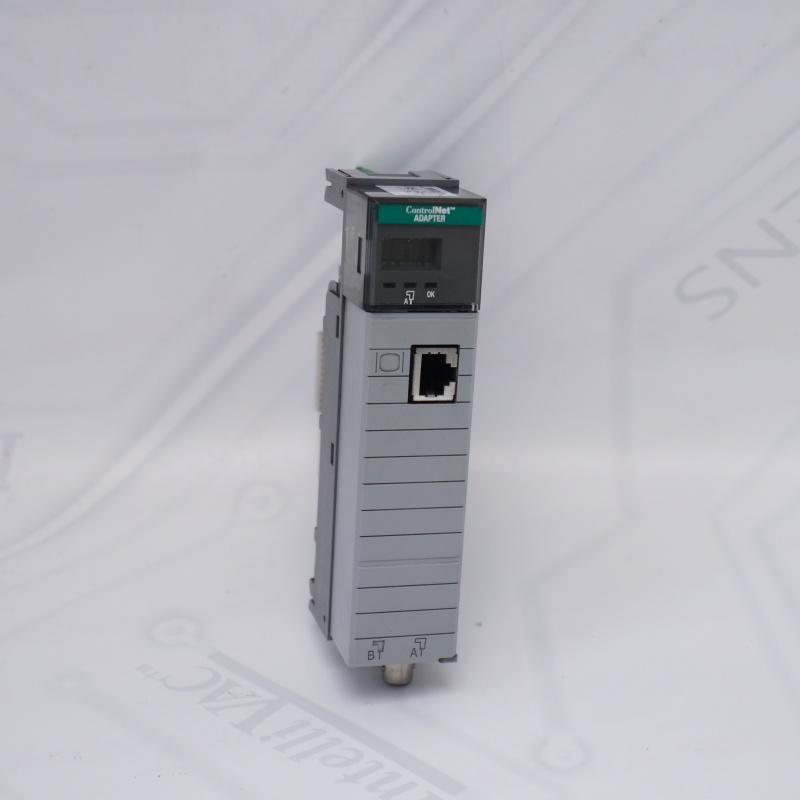

ระบบวินิจฉัยบนรถโมดูลอะแดปเตอร์ ControlNet ของ Allen Bradley มีจอแสดงผลดิจิทัล 7 ส่วนในตัวและไฟ LED ด้านหน้าสำหรับการตรวจสอบสถานะและการวิเคราะห์รหัสข้อผิดพลาดได้ทันที

การเลือกที่อยู่ฮาร์ดแวร์โมดูลอะแดปเตอร์ ControlNet ของ Allen Bradley ใช้สวิตช์แบบหมุนที่ติดตั้งอยู่ด้านบนเพื่อกำหนดค่าหมายเลขโหนดเครือข่ายด้วยตนเองโดยไม่ต้องใช้ซอฟต์แวร์

การเข้าถึงโปรแกรมท้องถิ่นโมดูลอะแดปเตอร์ ControlNet ของ Allen Bradley มีพอร์ตเชื่อมต่อเครือข่าย (NAP) โดยเฉพาะผ่านอินเทอร์เฟซ RJ-45 สำหรับเครื่องมือวินิจฉัยเฉพาะที่และการเชื่อมต่อเทอร์มินัลพีซี

ความเข้ากันได้ข้ามแพลตฟอร์มของคอนโทรลเลอร์ที่ยืดหยุ่น: Allen Bradley 1747-ACN15-A เชื่อมต่อสถาปัตยกรรม I/O 1746 เข้ากับระบบอัตโนมัติ SLC 500, PLC-5 และ Logix ได้อย่างราบรื่น

ถาม: สามารถใช้โมดูล 1747-ACN15-A เป็นโปรเซสเซอร์ PLC แบบสแตนด์อโลนในแชสซี SLC 500 ได้หรือไม่?
A: ไม่ครับ1747-ACN15-A อัลเลน แบรดลีย์โมดูลนี้เป็นอะแดปเตอร์เครือข่ายระยะไกลโดยเฉพาะ และไม่สามารถเรียกใช้โปรแกรมลอจิกแลดเดอร์ของผู้ใช้ได้ ต้องติดตั้งในสล็อต 0 ของแชสซีระยะไกลเพื่อส่งข้อมูล I/O กลับไปยังตัวควบคุมหลัก

ถาม: อะแดปเตอร์ 1747-ACN15-A รองรับการสำรองข้อมูลมีเดีย ControlNet หรือไม่?
A: ไม่ครับ1747-ACN15-A อัลเลน แบรดลีย์มีเพียงขั้วต่อเครือข่าย BNC เพียงตัวเดียว (ช่อง A) และไม่รองรับการสำรองข้อมูลสื่อ ซึ่งแตกต่างจากโมดูล 1747-ACN15 ที่มีพอร์ตคู่

ถาม: อุปกรณ์ 1747-ACN15-A ตัวเดียวสามารถควบคุมสล็อต I/O 1746 ได้สูงสุดกี่สล็อต?
A: หนึ่งเดียว1747-ACN15-A อัลเลน แบรดลีย์สามารถจัดการสล็อตได้สูงสุด 30 สล็อตบนแชสซี 1746 I/O ที่เชื่อมต่อกันได้สูงสุด 3 ตัว บนโหนดเครือข่ายเดียว

ถาม: จะตั้งค่าที่อยู่โหนดเครือข่ายสำหรับโมดูล 1747-ACN15-A อย่างไร?
A: ที่อยู่โหนดเครือข่ายสำหรับ1747-ACN15-A อัลเลน แบรดลีย์สามารถกำหนดค่าทางกายภาพได้โดยใช้สวิตช์หมุนฮาร์ดแวร์ที่อยู่ด้านบนของโมดูลก่อนการติดตั้ง

ถาม: ต้องใช้โปรแกรมอะไรในการตั้งค่าการจัดตารางเวลาเครือข่ายสำหรับรุ่น 1747-ACN15-A?
A: คุณต้องใช้RSNetWorx สำหรับ ControlNetซอฟต์แวร์สำหรับกำหนดตารางเวลาการใช้แบนด์วิดท์เครือข่ายและตั้งค่าพารามิเตอร์การเชื่อมต่อ I/O สำหรับอุปกรณ์ต่างๆ1747-ACN15-A อัลเลน แบรดลีย์.

ถาม: ไฟ LED สีแดงกะพริบหรือรหัสข้อผิดพลาดเฉพาะบนจอแสดงผล 7 ส่วน รุ่น 1747-ACN15-A บ่งบอกถึงอะไร?
A: ไฟ LED สีแดงกะพริบ หรือรหัสข้อผิดพลาดที่แสดงขึ้นบนหน้าจอ1747-ACN15-A อัลเลน แบรดลีย์โดยทั่วไป หน้าจอแสดงผลบนตัวเครื่องจะแสดงข้อผิดพลาด เช่น การกำหนดค่าเครือข่ายไม่ตรงกัน ที่อยู่โหนดซ้ำ หรือข้อผิดพลาดในการสื่อสารของแผงวงจรหลัก

ถาม: อินเทอร์เฟซ 1747-ACN15-A สามารถเชื่อมต่อโมดูล I/O 1746 กับคอนโทรลเลอร์ ControlLogix ได้โดยตรงหรือไม่?
A: ใช่ค่ะ1747-ACN15-A อัลเลน แบรดลีย์ทำหน้าที่เป็นตัวเชื่อมข้ามแพลตฟอร์ม ทำให้ระบบ ControlLogix ที่ติดตั้งโมดูลบริดจ์ ControlNet (เช่น 1756-CNB) สามารถควบคุมแร็ค I/O 1746 รุ่นเก่าได้

ถาม: บริษัท Rockwell Automation ยังคงผลิตรุ่น 1747-ACN15-A อยู่หรือไม่?
A: ไม่ครับ1747-ACN15-A อัลเลน แบรดลีย์สินค้ารุ่นนี้ถูกยกเลิกการจำหน่ายอย่างเป็นทางการจากผู้ผลิตแล้ว แต่คุณสามารถซื้ออะไหล่ทดแทนที่ผ่านการทดสอบและรับรองคุณภาพแล้วได้โดยตรงจากศูนย์อะไหล่ของเรา

1747-ACN15-A โมดูลอะแดปเตอร์ ControlNet

1747-ACN15-A โมดูลอะแดปเตอร์ ControlNet

1747-ACN15-A โมดูลอะแดปเตอร์ ControlNet

1747-ACN15-A โมดูลอะแดปเตอร์ ControlNet
